Общ преглед на продукта

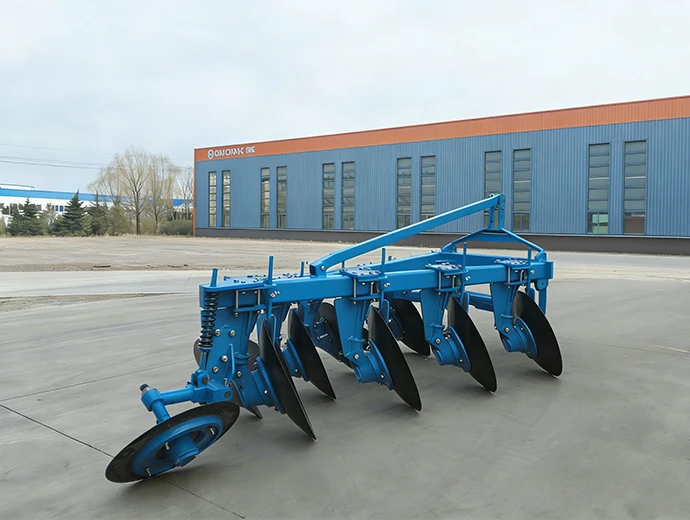

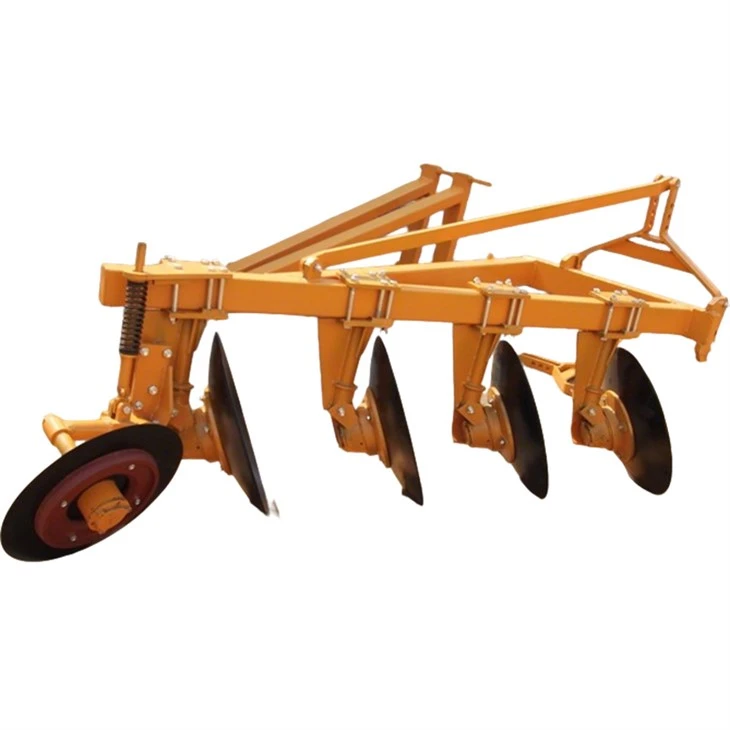

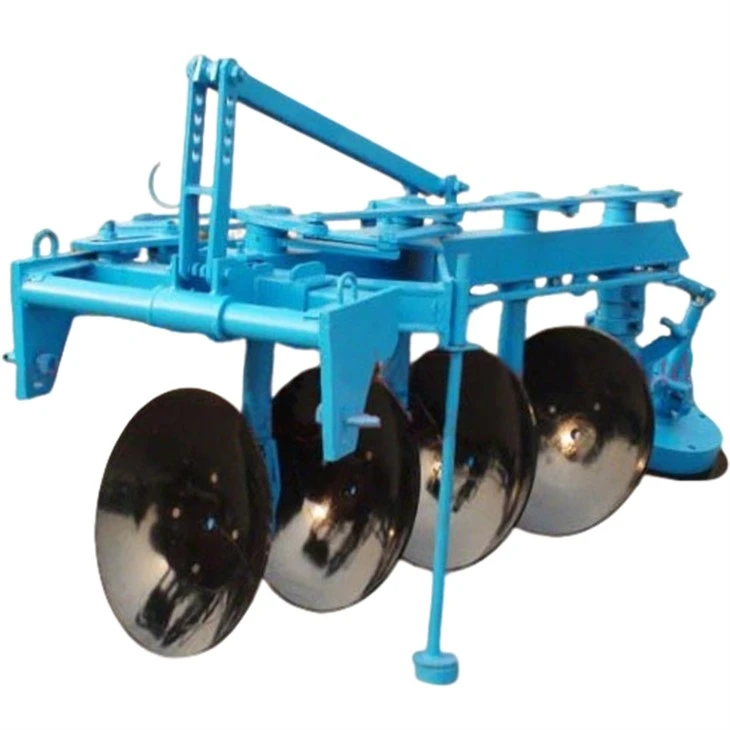

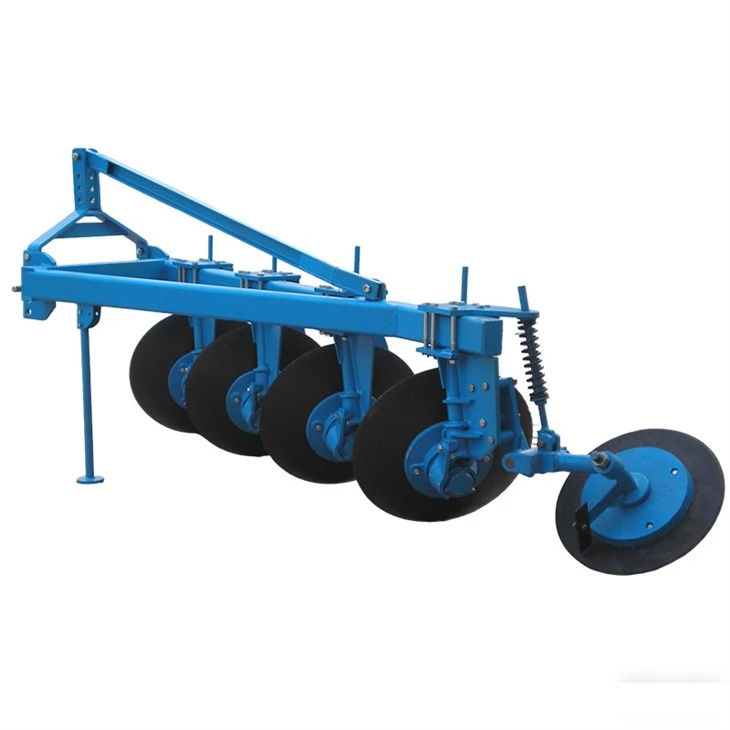

Дисковият плуг е приспособление,-монтирано на трактор, използващо вдлъбнати стоманени дискове, които се въртят независимо за рязане, смесване и обръщане на тежки и компактни почви.
Технически спецификации
|
Технически параметър |
Модел с 3 диска (стандартен) |
4-дисков модел (тежки условия) |
|
Име на продукта |
Дисков плуг |
Дисков плуг |
|
Брой дискове (бр.) |
3 |
4 |
|
Съответстваща мощност (hp) |
50 - 75 |
80 - 110 |
|
Работна ширина (mm) |
750 |
1000 |
|
Работна дълбочина (mm) |
200 - 300 |
200 - 350 |
|
Диаметър на диска (mm) |
660 |
710 |
|
Дебелина на диска (mm) |
6.0 |
7.0 |
|
Материал на диска |
65Mn пружинна стомана/борна стомана |
Борна стомана |
|
Твърдост на диска (HRC) |
38 - 45 |
44 - 50 |
|
Ъгъл на наклона на диска (градус) |
15 - 25 (регулируема) |
15 - 25 (регулируема) |
|
Ъгъл на диска (градус) |
42 - 47 (регулируема) |
42 - 47 (регулируема) |
|
Тип връзка |
3-точково свързване (кат. II) |
3-точково свързване (кат. II / III) |
|
Тип скрепер |
Регулируема извита стъргалка |
Регулируема извита стъргалка |
|
Задно браздово колело |
Пружинно-направляващо колело |
Пружинно-направляващо колело |
|
Общо тегло (кг) |
420 |
540 |
|
Габаритни размери (Д × Ш × В) (mm) |
2100 × 1300 × 1200 |
2650 × 1400 × 1250 |
Инженерство и материали
Инженерни и производствени процеси
Прецизна CNC обработка:Струговането на CNC струг се използва за контролиране на концентричността на модула на дисковата главина.
Заваряване под флюс:Много{0}}заваряване под флюс се прилага върху шевовете на основната рамка за подсилване.
Електростатично прахово покритие:Устойчивото-прахово покритие предпазва приспособлението от ръжда и корозивни селскостопански торове.
Стандарти за материали и компоненти
Високо{0}}въглеродна легирана стомана:За основната рамка се използват -стоманени тръби с тежки стени, за да се подобри устойчивостта на огъване и натоварвания при удар на полето.
Полиуретанови маслени уплътнения:Двойните-уплътнения предотвратяват навлизането на абразивен силициев прах в кухината на лагера.
Клас 8.8 Крепежни елементи:Поцинковани-болтове с висока-устойчивост на опън осигуряват-носещи стави срещу повреда при срязване.
Процес на контрол на качеството
Ултразвукова дефектоскопия
Критичните структурни заварки се проверяват за вътрешна порьозност или микро{0}}пукнатини преди монтажа.
Вземане на проби за твърдост по Рокуел
Тестовете за проникване се използват за проверка на постоянството на дълбочината-на термична обработка в пробните партиди.
Инспекция на цифрови координати
Рамената на CMM проверяват съответствието на толеранса на размерите на основните плочи на теглича.
Проверка на въртящия момент
Пред{0}}проверките на сглобяването гарантират, че главините на лагерите се въртят гладко в рамките на определени диапазони на съпротивление.
Симулация на статично натоварване
Хидравличните пресови приспособления прилагат насочено напрежение, за да проверят границите на деформация на рамката.
OEM капацитет
Персонализирано инженерство на бандата:В-фирмените инструменти позволяват регулиране на плочите за закрепване на рамката за различни изисквания за ъгъл на обръщане на почвата.
Специални адаптации на теглича:Инженерните екипи променят размерите на три{0}}точковото свързване, за да съответстват на регионалните категории тегличи на трактори.
Конфигурация на променлив хъб:Корпусът на лагера може да бъде модифициран, за да пасне на стандартните марки лагери на вашия местен пазар.
Изработка на скрепер по поръчка:Системите за лазерно рязане адаптират профилите на скрепера, за да отговарят на различни регионални почвени условия.
Брандиране на частни марки:Системите за лазерно маркиране се използват за поставяне на-определени от купувача номера на части върху стоманени рамки.
Съответствие и сертификати
|
Сертификат / Регламент |
Фокус за проверка |
|
ISO 9001:2015 |
Поддържа проследимостта на суровините и последователността на производството за масово производство. |
|
CE маркировка |
Структурна цялост на системите за прикачване и проверка на механичното екраниране |
|
ISO 4254-1 |
Оценка на риска от остри ръбове и експлоатационни безопасни разстояния |
|
EAC Сертификация |
Ниско{0}}температурна стоманена устойчивост на удар и оценка на издръжливостта на конструкцията |
|
Стандарти ASTM |
Проверка на якостта на опън на крепежни елементи и тръби на основната рамка |
